陶瓷气体放电管选型指南
来源:本站    发布日期:2014-01-23    已有 1255 人浏览

陶瓷气体放电管系列

陶瓷气体放电管

   GDT 金属陶瓷气体放电管它主要是由二个数个金属电极,在电极之间有一定的间隙,在电极之间充有稳定的惰性气体,并保持一定的压力,  采用陶瓷而密封装形成的保护器件,  叫陶瓷气体放电管。


• 它具有快速的响应速度,响应时间≤100nS,
• 它是一种开关型并联于线路中旁路于浪涌电流一种防雷型保护器件
• 电压规格从 70V~6000V,突波耐电流能力强从几百安培到几十甚至到好几百千安培不等
• 封装外形尺寸多样化,Φ5.5*6、Φ5.0*7.2、Φ8*6、Φ8*8、Φ8*10、Φ11、Φ20、Φ25、Φ32、6.2*4.2、4.0*4.2 1812(4532)、1206 等不同规格的陶瓷气体放电管
• 电容值低,一般只有几皮法
• 无极性,安装方便简捷
• 绝缘阻抗高、不易老化,可靠性强
• 专用于高频通迅信号线路进行防护,一般不能直接用在有源电路上进行防护


   由于金属陶瓷气体放电管存在续流的问题而不能直接用在有源电路上进行保护,因而在有源产品上的防护必须要利用限压型的保护器件(压敏电阻或防雷型的HYPERFIX 等)配合使用。


   由于放电管的脉冲击穿电压高,一般在选型设计的时候要做二极保护是比较安全可靠的。免受瞬间过电压的冲击和而受损坏。


   金属陶瓷气体放电管产品符合于 RoHS WEEE 相应的条款并通过相应的检测机构检验,满足其相应的测试标准: IEC61000-4-5、GB9043、ITU K21、IEC61643-311、GR1089、UL 等标准

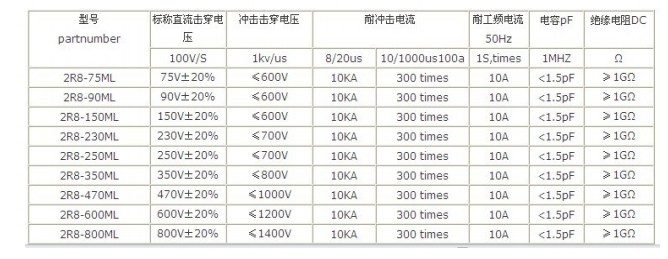

金属陶瓷气体放电管选型原则


◆DC spark-over voltage : 定义为以100V/S或1000V/S  的上升电压所测试出来的击穿电压叫直流击穿电压,一般符合于标称直流击电压的±20%范围之间。

◆Impulse spark-over voltage :定义为以 100V/uS 或 1000V/uS  的上升电压所测试出来的击穿电压叫脉冲击穿电压。

◆ Nominal impulse discharge current :定义为标称脉冲放电电流是指放电管所能
承受的 8/20μs 雷击电流。
◆AC  discharge current  : 指放电管所能承受的 50HZ 市电耐工频交流电流能力
◆Insulation resistance :在放电管二端所施加一定电压,而测试出来绝缘阻值
◆Capacitance :是指放电管二端的寄生电容值
