两种突波吸收器的详细介绍
来源:    发布日期:2015-12-31    已有 2871 人浏览

突波吸收器来源自台湾,它包含的种类比较多。放电管,瞬变抑制二极管包括压敏电阻等过压保护器件均可以统称为突波吸收器。在中国大陆“突波吸收器”泛指的就是压敏电阻。

为了预防突波对电路所可能造成的损害,我们有必要加入一些吸收突波的元件作为保护的措施:对于外来的雷突波,我们可以选用避雷装置、变阻器来保护电路;至于内部所产生的开关突波,常用的方法可以加入二极管(zener)或氧化金属变阻器来做保护,下面便是针对两种突波吸收器做介绍。

二极管钳位(clamp)法

所谓二极管钳位法,是在你所设计的电路中,在使用继电器的装置旁并联一个稳压二极管,当继电器OFF时,继电器的线圈会产生一个逆向电压,这时二极管便会导通短路并稳定电压,将突波吸收掉。但是这种方法必须使用在较低反应速度的电路中,因为在继电器OFF的瞬间,二极管会导通使得继电器继续维持在ON一小段时间,然后才OFF,如果系统尚未完全OFF便立即ON,会导致一些误操作产生,这点要特别注意。

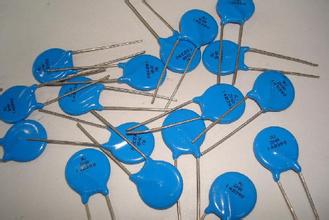

突波吸收器

变阻器(Varistor)

变阻器(Varistor)俗称突波吸收器(Surge Absorber),是一种会随着电压值不同而改变电阻值的电阻器,当变阻器电压超过额定的电压值时,变阻器的电阻会急速下降近于短路的状态,将突波引导进入变阻器内,以热的方式散发掉,借以达到稳定电压及吸收突波电压的功能,并可因此避免电路组件受到突波电压的影响而损坏,就一般情况来说,几乎所有需要稳压的电子产品均会使用到变阻器,整个应用面包括通信设备、半导体保护、电力传输系统、控制系统等相关电子产品内部电路中。


目前相关产品根据其所使用的材料,可分为碳化硅变阻器、氧化锌变阻器及钛酸锶变阻器,而根据外形则可分为圆板型、芯片型及环型等类型产品。
